Conversie van Belge72 naar Lambert 2008 (ETRS89)

Het Belgische Lambert 2008-projectiesysteem (EPSG:3812) is gebaseerd op het geodetische systeem ETRS89. Het sluit beter aan bij de grensoverschrijdende schaal. Het is vandaag de dag een referentie die voldoet aan de INSPIRE-richtlijn.

Het Belgisch Nationaal Geografisch Instituut stelt via zijn website een NTv2-raster ter beschikking waarmee gebruikers geografische gegevens kunnen transformeren van Datum Belge72 naar Datum ETRS89.

Dit transformatieraster is door Esri geïntegreerd in de recentere versies van ArcGIS-software.

Aangezien de benodigde transformatiegrids aanzienlijke hoeveelheden data bevatten, zeker omdat deze beschikbaar zijn voor verschillende landen, worden deze niet standaard meegeleverd met de software. In de plaats daarvan zijn ze beschikbaar zijn deze transformaties opgenomen in een aanvullende module die apart gedownload en geïnstalleerd moet worden: ArcGIS Coordinate Systems Data

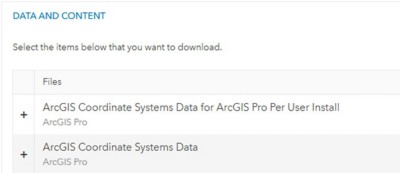

Om deze te vinden, gaat u naar My Esri in de downloadsectie voor ArcGIS Pro-gerelateerde modules. Indien de module niet meteen zichtbaar is, klik op “alles uitvouwen/vouwen om de volledige lijst met modules te bekijken en navigeer naar de groep “Gegevens en inhoud”. Hier kunt u de module “ArcGIS Coordinate System Data” downloaden.

Deze module wordt geïnstalleerd zoals elke andere module in ArcGIS Pro.

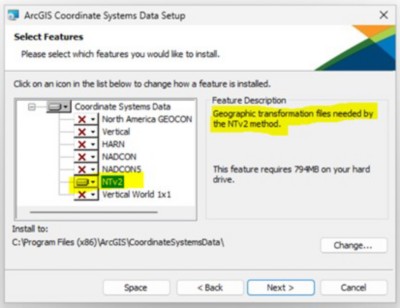

Als u niet alle transformaties nodig hebt, kunt u ervoor kiezen om slechts een deel van de inhoud van deze module te installeren (de transformatie van Datum “Vertical World 1×1” neemt bijvoorbeeld al 890 MB schijfruimte in beslag). Klik hiervoor op het pictogram naast de specifieke component:

Na installatie is de NTv2-transformatie van Datum Belge72 naar Datum ETRS89 beschikbaar onder de naam “Belge_1972_To_ETRS_1989_3”.

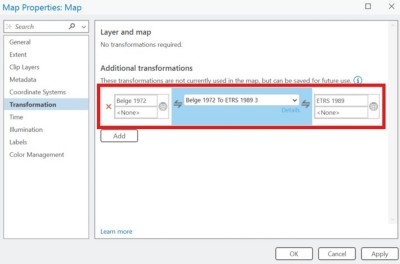

Hieronder een voorbeeld in ArcGIS Pro:

Belangrijk is dat er rekening word gehouden met het type van installatie van ArcGIS Pro (bepaald door de installatie-instellingen, zie https://pro.arcgis.com/pro-app/get-started/arcgis-pro-installation- administration.htm).

Als het een installatie “per gebruiker” betreft (dit is de standaardinstallatieoptie, parameter ALLUSERS = 2), moet u de module “ArcGIS Coordinate Systems Data for ArcGIS Pro Per User Install” installeren.

Als het een installatie “per machine” betreft (parameter ALLUSERS = 1), moet de module “ArcGIS Coordinate Systems Data” geïnstalleerd worden.
