Verbeter de nauwkeurigheid binnen ArcGIS Field Maps

ArcGIS Field Maps is een mobiele applicatie waarmee je locatiegegevens rechtstreeks vanaf je smartphone kunt registreren en bewerken, met behulp van de ingebouwde GPS van het toestel en een interactieve kaart. Tijdens het verzamelen van gegevens in het veld kan het voorkomen dat punten, lijnen of polygonen niet zo nauwkeurig gepositioneerd zijn als verwacht. Afstanden kunnen licht afwijken, of objecten sluiten niet goed aan op referentiegegevens zoals orthofoto’s, rioleringslagen, bomeninventarissen of andere geografische datasets.

In veel gevallen wordt dit niet veroorzaakt door de GPS zelf, maar door de manier waarop de webkaart en de applicatie zijn geconfigureerd. Het goede nieuws is dat je de nauwkeurigheid aanzienlijk kunt verbeteren met enkele eenvoudige instellingen, zonder extra hardware aan te schaffen.

In dit artikel bespreken we twee belangrijke aspecten: eerst hoe je je webkaart configureert voor een optimale ruimtelijke nauwkeurigheid, en vervolgens hoe je de ingebouwde nauwkeurigheidsinstellingen van ArcGIS Field Maps optimaal kan benutten.

1. Stel het juiste coördinatensysteem in voor je webkaart

1.1 Coördinatensysteem van je webkaart

Veel webkaarten worden standaard aangemaakt met het coördinatensysteem WGS 1984 Web Mercator (WKID 3857). Dit komt doordat deze projectie op internet op grote schaal wordt gebruikt, in navolging van Google Maps. Ook de meeste standaard Esri-basiskaarten maken gebruik van dit projectiesysteem. Maar voor nauwkeurig werk is het niet de beste keuze.

Web Mercator behoudt hoeken en vormen, wat ideaal is voor navigatie, maar behoudt geen oppervlakten. Hoe verder je van de evenaar verwijderd bent, hoe sterker oppervlakken worden uitgerekt en vervormd. In België, gelegen rond 50° noorderbreedte, kan dit een merkbare impact hebben wanneer je veldgegevens verzamelt die nauwkeurig moeten aansluiten op referentiegegevens.

Voor veldwerk waarbij betrouwbare positionering essentieel is, wordt het gebruik van een lokaal geprojecteerd coördinatensysteem sterk aanbevolen. Een lokale projectie minimaliseert immers de vervormingen binnen een specifieke regio of land.

Voor België wordt daarom het lokale coördinatensysteem Lambert 2008 (WKID 3812) sterk aangeraden. Voor Luxemburg wordt LUREF Luxembourg TM (WKID 2169) geadviseerd.

1.2. Een webkaart configureren voor ArcGIS Field Maps

De beste manier om de nauwkeurigheid te verbeteren, is al vóór de start van het terreinwerk de juiste voorbereidingen te treffen. Volg hiervoor onderstaande stappen bij het opzetten van een webkaart voor ArcGIS Field Maps.

Stap 1. Bereid je data voor in het juiste coördinatensysteem

Zorg er eerst voor dat je featurelagen zijn opgeslagen in de juiste lokale projectie. Zo vermijd je on-the-fly herprojecties en zorg je voor een betere consistentie tussen verschillende datasets.

Stap 2. Configureer de kaart in ArcGIS Pro

Vooraleer je de webkaart publiceert:

Open je project in ArcGIS Pro

Stel het coördinatensysteem van de kaart in op de juiste lokale projectie

Controleer je of alle lagen correct op elkaar aansluiten
Configureer de symbologie, pop-ups en andere instellingen
Publiceer een webkaart naar ArcGIS Online of ArcGIS Enterprise

Op deze manier neemt de webkaart het correcte coördinatensysteem over vanuit ArcGIS Pro, en worden metingen en bewerkingen in Field Maps aanzienlijk betrouwbaarder.

Stap 3. Maak de webkaart klaar voor Field Maps

Zodra de webkaart gepubliceerd is, open je deze in Field Maps Designer. Met Field Maps Designer kun je de kaarten voorbereiden die mobiele medewerkers gebruiken voor hun werkzaamheden in het veld. Je kunt taken configureren, formulieren opstellen voor gegevensverzameling, kaarten beschikbaar maken voor offline gebruik, diverse instellingen beheren en de kaart delen met je team zodat iedereen er toegang toe heeft via ArcGIS Field Maps.

2. Configureer de nauwkeurigheidsinstellingen in Field Maps

Zelfs zonder externe GPS-apparatuur bevat ArcGIS Field Maps verschillende opties om de kwaliteit van je gegevensverzameling te verbeteren. Deze instellingen kunnen rechtstreeks worden aangepast in de mobiele ArcGIS Field Maps-applicatie.

Ga hiervoor naar ‘Je profiel’ en selecteer ‘Instellingen collectie’.

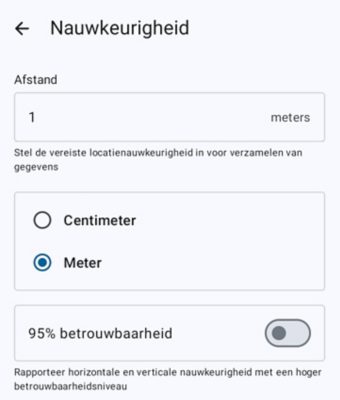

2.1. Vereiste locatienauwkeurigheid + betrouwbaarheidsniveau

Je kunt een minimale locatienauwkeurigheid instellen die vereist is voordat een punt mag worden geregistreerd. Hierdoor voorkom je dat gebruikers gegevens verzamelen wanneer de kwaliteit van het GPS-signaal onvoldoende is. Deze instelling kan gecombineerd worden met een betrouwbaarheidsniveau, zodat de datakwaliteit binnen verschillende veldteams op een uniforme manier wordt gewaarborgd.

2.2. GPS Averaging

Met GPS-averaging verzamelt de applicatie meerdere GPS-metingen van dezelfde locatie en berekent vervolgens een gemiddelde positie. Hierdoor worden tijdelijke schommelingen in de GPS-metingen afgevlakt en neemt de algemene positionele consistentie toe. Voor veel toepassingen levert het inschakelen van GPS-averaging al merkbaar betere resultaten op, zonder dat extra apparatuur nodig is.

Conclusie

Het verbeteren van de nauwkeurigheid in ArcGIS Field Maps draait niet uitsluitend om het gebruik van geavanceerde GPS-ontvangers. Een groot deel van de datakwaliteit wordt bepaald door een goede voorbereiding.

Voor optimale resultaten combineer je:

Een lokale projectie die geschikt is voor jouw regio;

Een correct geconfigureerde webkaart;

Passende nauwkeurigheidsinstellingen in Field Maps.

Wanneer nog hogere precisie vereist is, kunnen externe GNSS-ontvangers met RTK-correcties de nauwkeurigheid van je terreinmetingen verder verhogen.

In toekomstige artikelen zullen we ingaan op hoe u extra hardware en/of RTK-correcties kunt gebruiken om de nauwkeurigheid van uw positiebepaling te verbeteren.
